О проекте

Проект позволяет управлять роботом (в симуляторе) с помощью жестов рук, распознаваемых через камеру. Используется MediaPipe для детекции скелета.

Структура проекта

gesture_robot/
├── main.py                 # Основной цикл
├── config.py               # Конфигурация
├── skeleton/               # Детекция скелета (MediaPipe)
│   └── mediapipe_detector.py
├── gesture_control/        # Управление жестами
│   ├── arm_control.py      # Скорости по рукам
│   ├── special_gestures.py # Специальные жесты по геометрии
│   └── state.py            # Вкл/выкл режима (определение какой жест какую команду триггерит)
├── ml_gestures/            # ML для специальных жестов
│   ├── feature_extractor.py
│   ├── predict.py
│   └── train.py
├── ml_gestures_dynamic/    # ML для динамических жестов
│   ├── feature_extractor.py
│   ├── sequence_utils.py
│   ├── predict.py
│   ├── evaluate.py
│   └── train.py
├── robot/                  # Робот (симулятор или заглушка)
│   ├── map_simulator.py
│   └── dummy.py
├── utils/                  # Вспомогательные скрипты
│   ├── annotate.py         # Разметка изображений
│   ├── capture_photo.py    # Съёмка фото с камеры
│   └── record_dynamic.py   # Разметка видеопоследовательности
└── requirements.txt

Подготовка и запуск

Установка зависимостей

pip install -r requirements.txt

Настройка параметров

Все основные параметры вынесены в config.py. Основные:

• CAMERA_ID - индекс камеры (по умолчанию 0)
• MIRROR_CAMERA - зеркальное отображение (True для фронтальной камеры).
• ARM_CONTROL - настройки управления жестами (геометрией) управления
  • linear_arm - рука, отвечающая за изменение линейной скорости
  • angular_arm - рука, отвечающая за изменение угловой скорости
  • max_speed_linear - максимальная линейная скорость (по умолчанию 1)
  • max_speed_angular - максимальная угловая скорость (по умолчанию 1)
  • dead_zone - мёртвая зона - доля от ширины плеч/высоты торса (по умолчанию 0.2) для предотвращения ложных срабатываний
  • debug - Режим отладки, вкл/выкл логи (по умолчанию False)
• SPECIAL_GESTURE_MODE - способ детекции специальных статических жестов (ml или geometric)
• ML_GESTURE_MODEL - путь до весов ml модели статических жестов
• ML_GESTURE_CLASSES - список классов детектируемых жестов, + none
• ROBOT_MODE - simulator (мини игра проехать роботом мимо препятствий) или dummy (простой модуль, пишуший отправленную команду, для первичной отладки)
• ROBOT_IMAGE_PATH - путь до картинки робота, который будет ездить в симуляции (если не указать будет треугольник просто)
• параметры для симулятора карты:
  • MAP_WIDTH - ширина карты
  • MAP_HEIGHT - высота карты
  • MAP_OBSTACLES - лист препятствий в формате (x, y, width, height)
  • START_POS - стартовая позиция робота
  • FINISH_POS - позиция финиша
  • ROBOT_RADIUS - радиус робота

Примеры запуска

Запуск с геометрическим распознаванием

1. Настройте config.py:
   • MIRROR_CAMERA = True – для фронтальной камеры.
   • SPECIAL_GESTURE_MODE = 'geometric'.
2. Запустите основной скрипт:

python3 main.py

3. Запустится симулятор и изображение с камеры

Запуск с ML-распознаванием статических жестов

1. Соберите датасет с нужными изображениями фото. Можете заснять собственные через utils/capture_photo.py:

python3 -m utils/capture_photo.py --dir data/raw

Нажмите s, подождите 3 секунды, фото сохранится в папку data/raw. Нажмите q чтобы закончить.

2. Разметьте фото с помощью аннотатора:

python3 -m utils/annotate.py --folder data/raw --classes dome,cross,none --output data.csv

Для каждого фото нажмите цифру, соответствующую жесту (1–dome, 2–cross, 3–none), или n для пропуска. При выходе данные сохранятся в data.csv.

3. Обучите модель

python3 -m ml_gestures/train.py --csv data.csv --model ml_gestures/models/special_model.pkl --type mlp --balance --target_classes dome,cross

Параметр balance уменьшит целевые классы (в параметре target_classes) до размера наименьшего из них, чтобы избежать перекоса. Класс none остаётся неизменным.

4. Оценка модели После обучения модель сохраняется, и создаётся отчёт special_model_report.json с метриками (accuracy, precision, recall, f1, confusion matrix). Для повторной оценки используйте:

python3 -m ml_gestures/evaluate.py --csv data.csv --model ml_gestures/models/special_model.pkl --test_size 0.2

5. Подключите модель в config.py

SPECIAL_GESTURE_MODE = 'ml'
ML_GESTURE_MODEL = 'ml_gestures/models/special_model.pkl'
ML_GESTURE_CLASSES = ['dome', 'cross', 'none']

6. Запустите основной скрипт:

python3 main.py

7. Запустится симулятор и изображение с камеры

Запуск с ML-распознаванием динамических жестов

1. Соберите датасетс нужными последовательностями жестов.

python -m utils.record_dynamic --label wave_right --output dynamic_data.csv --duration 2.0

Нажмите space, подождите 3 секунды, последовательность точек с меткой сохранится в файл dynamic_data.csv. Нажмите q чтобы закончить. 2. Обучите модель

python -m ml_gestures_dynamic.train --data dynamic_data.csv --model dynamic_model.h5 --max_len 14 --epochs 50 --test_size 0.2

Укажите путь до вашего файла, укажите путь, куда сохранить модель, а также укажите длину последовательности кадров (зависит от вашей камеры и железа, будет выводится при сборе данных) 3. Оценка модели После обучения модель сохраняется, и создаётся отчёт dynamic_model_report.json с метриками (accuracy, precision, recall, f1, confusion matrix). Для повторной оценки используйте:

python -m ml_gestures_dynamic.evaluate --data dynamic_data.csv --model dynamic_model.h5 --max_len 14 --test_size 0.2

5. Подключить модель в config.py

DYNAMIC_GESTURE = {
        'enabled': True,                     # включить/выключить
        'model_path': 'ml_gestures/models/dynamic_model.h5',
        'classes_path': 'ml_gestures//odels/dynamic_model_classes.pkl',
        'window_size': 14,                   # длина буфера
        'threshold': 0.7,                   # порог уверенности
        'actions': {
            'wave_left': 'reset',            # при жесте wave_left – перезапуск симулятора
            'wave_right': 'restart',         # при wave_right – рестарт
        }

Управление в симуляторе

Симулятор – поле с препятствиями, стартом и финишем. Робот движется согласно командам. При столкновении – игра заканчивается (перезапуск по r). Закрытие окна игры или нажатие q в окне камеры – выход.

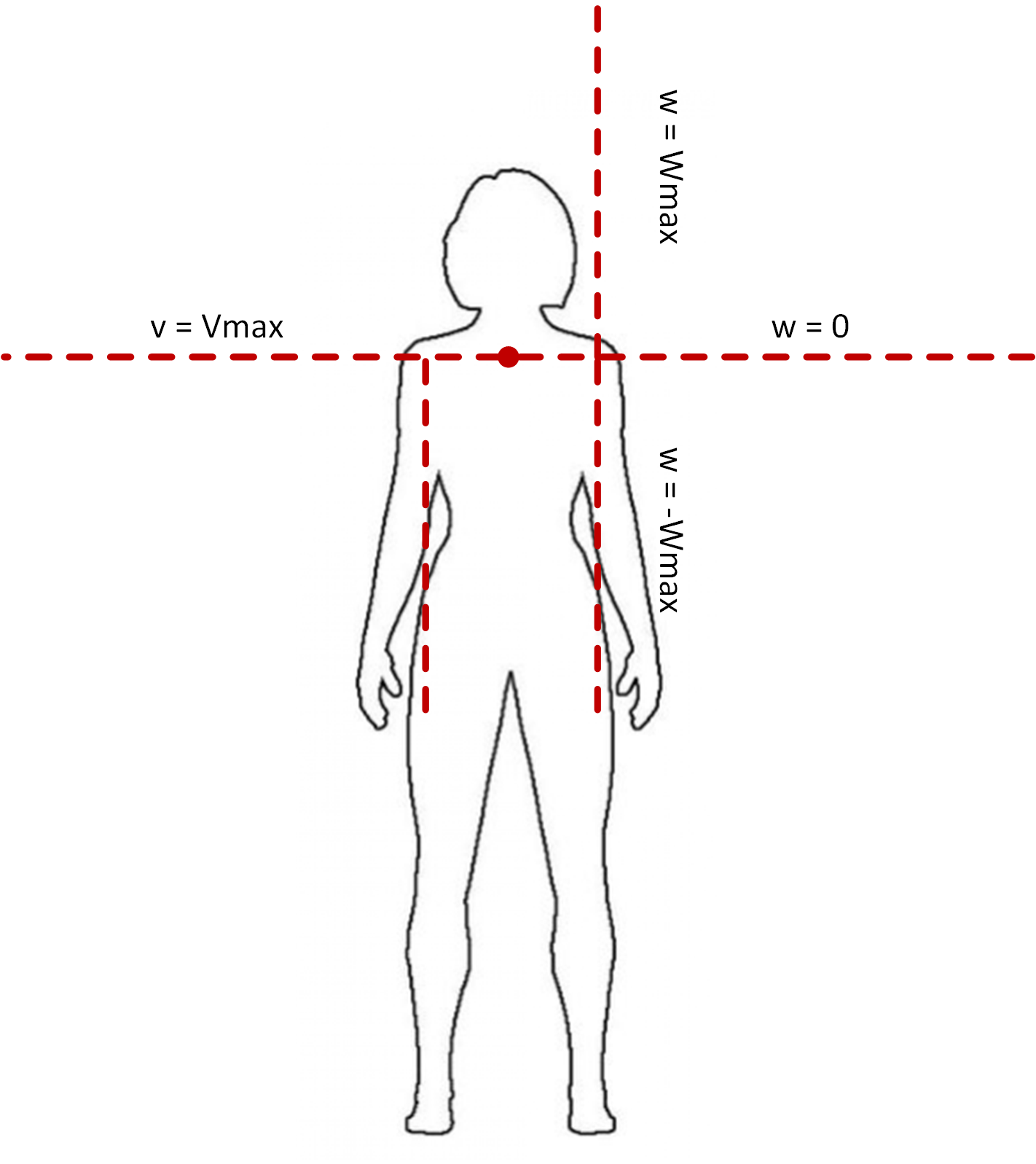

1. Управление скоростями
   • Линейная скорость (вперёд) – горизонтальное положение правой руки (рука вдоль тела – 0, вытянута в сторону – максимум).
   • Угловая скорость – вертикальное положение левой руки (рука на уровне плеча – 0, вверх – поворот вправо, вниз – поворот влево).

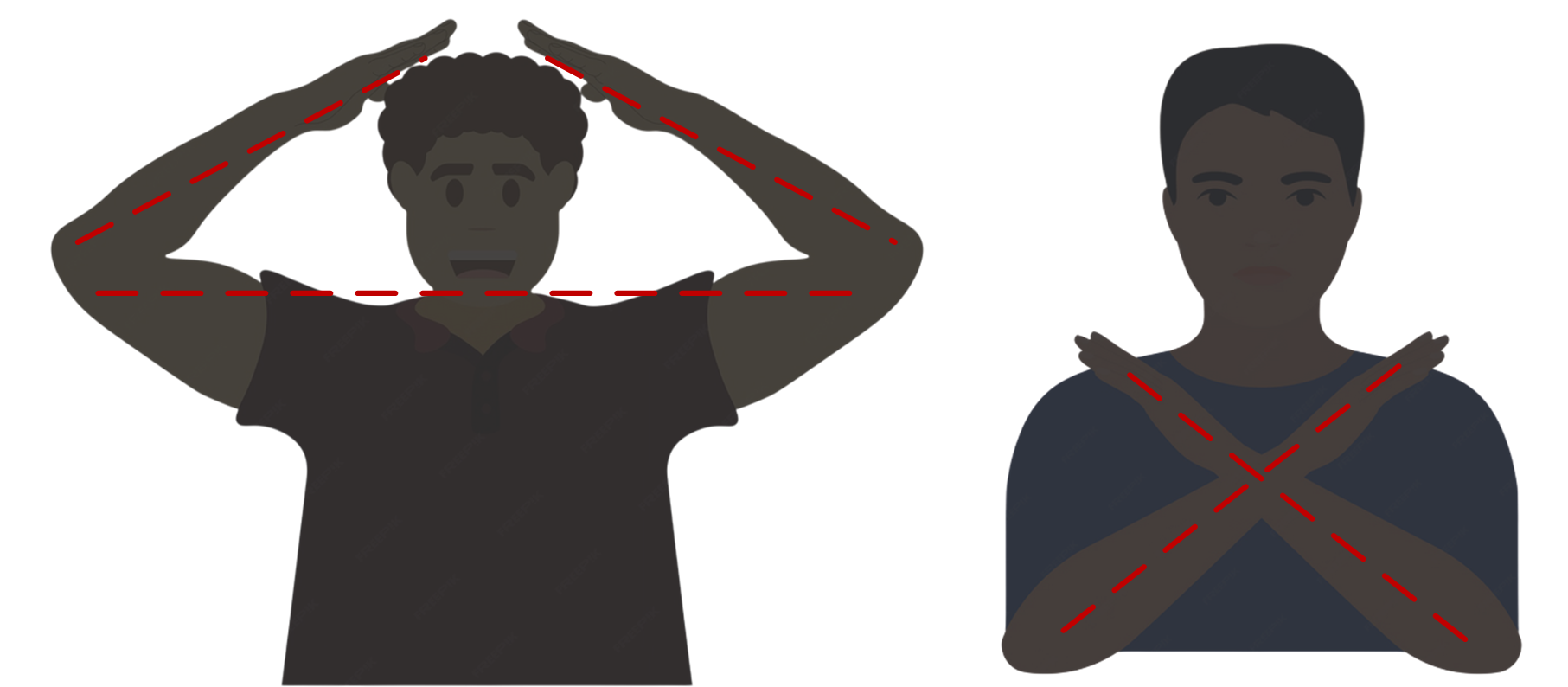

2. Специальные жесты. Режим распознавания может быть геометрическим (по правилам) или обучаемым (ML-модель).
   • Домик – обе руки над головой (включает управление).
   • Крест – предплечья скрещены на груди (выключает управление).

Возможные проблемы

1. Камера не работает - проверьте CAMERA_ID в config.py (обычно 0 или 1).
2. Скелет не определяется – убедитесь, что человек стоит на расстоянии 1–2 метра, плечи в кадре. Можете также повысить сложность модели определения скелета (skeleton/mediapipe_detector.py), но скажется на производительности.
3. Ложные срабатывания жестов – в геометрическом режиме увеличьте min_conf в special_gestures.py или переключитесь на ML-режим с большим количеством примеров
4. Робот не движется – проверьте, включено ли управление (жест "домик") и видимость рук.

Датасеты

Название	Описание	Ссылка	Количество примеров	Классы
special_gestures_v1	Набор фотографий для распознавания специальных жестов (домик, крест, none). Собран с помощью capture_photo.py и стоковых изображений, размечен через annotate.py.	Скачать	77 (после балансировки, 13 на класс dome/cross, 51 none)	dome, cross, none
dynamic_data_v1	csv файл с последовательностью точек скелета для 14 кадров	Скачать	81 (по 20 на махи правой и левой рукой, 61 на none)	none, wave_left, wave_right

Модели

Название	Тип	Архитектура / параметры	Вход	Выход	Точность (test)	Precision / Recall (по классам)	Ссылка	Распознаваемые жесты
special_gestures_mlp	MLP (scikit-learn)	Скрытые слои: (64, 32), активация ReLU, Adam, early stopping, 500 эпох	99 нормализованных координат скелета (33 точки × 3)	3 класса (dome, cross, none)	0.56	dome: P=0.00, R=0.00 cross: P=0.00, R=0.00 none: P=0.60, R=0.90	Скачать	dome (руки над головой домиком) cross (предплечья скрещены на груди) none (остальные)
special_gestures_rf	Random Forest	50 деревьев, max_depth=10, random_state=42	99 нормализованных координат скелета (33 точки × 3)	3 класса (dome, cross, none)	0.87	dome: P=0.67, R=1.00 cross: P=0.750, R=1.00 none: P=0.90, R=0.90	Скачать	dome (руки над головой домиком) cross (предплечья скрещены на груди) none (остальные)
special_gestures_lin	Logistic Regression	max_iter=1000, random_state=42	99 нормализованных координат скелета (33 точки × 3)	3 класса (dome, cross, none)	0.94	dome: P=1.00, R=1.00 cross: P=0.750, R=1.00 none: P=1.00, R=0.90	Скачать	dome (руки над головой домиком) cross (предплечья скрещены на груди) none (остальные)
dynamic_model	LSTM	2 слоя LSTM по 64 нейрона, Dropout(0.3), Dense(3, softmax), optimizer=Adam, loss=sparse_categorical_crossentropy, epochs=50, batch_size=16	Последовательность из 14 кадров, каждый кадр – 99 признаков (нормализованные координаты скелета)	3 класса (none, wave_left, wave_right)	0.8235	Precision / Recall (по классам)	Скачать	wave_left (махание левой рукой) wave_right (махание правой рукой) none (отсутствие жеста)
